久久www免费人成一看片,亚洲国产精品日本无码网站 ,欧美日产国产精品

采用特殊的鋁箔防腐蝕處理技術及先進可靠的熱法工藝制程生產的鋰電軟包用鋁塑膜，異于采用膠黏劑粘合的干法工藝，其工藝先進穩定，耐水汽透過性能更好，抗腐蝕、耐熱性能更佳，沖深不易卷曲。更適用于對封裝耐久性要求更高的鋰電池的使用需求。

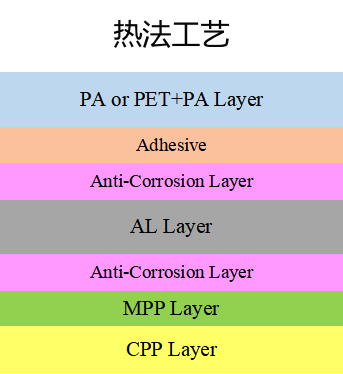

產品結構

熱法的優勢在于耐電解液性能、水汽阻隔性能更加突出。

產品型號	厚度	PP/AL剝離強度	熱封強度	二封強度	成型性能	耐電解液性能		特色領域
產品型號	μm	N/15mm	N/15mm	N/15mm	mm	內層	外層
檢測方法	GB/T 6672-2001	GB 8808-88	QB/T 2358-1998		模具尺寸	85℃ 14d	30min
		T型 300mm/min			81.2 mm * 64.3mm	EC/DEC/DMC=1/1/1
		T型 300mm/min			81.2 mm * 64.3mm	1 mol LiPF₆
FALF-112H	112	≥11	≥80	≥50	≥6.0	不分層	/	電動汽車EV/HEV、電動自行車、電動工具、通訊站、儲能電池、移動電源等鋰電池的軟包
FALF-113H	113	≥11	≥80	≥50	≥6.5	不分層	/
FALF-P113H	117	≥11	≥80	≥50	≥6.0	不分層	耐腐蝕
FALF-153H	153	≥18	≥90	≥70	≥6.5	不分層	/
FALF-P153H	153	≥18	≥90	≥70	≥6.0	不分層	耐腐蝕

各厚度極限偏差±10%，平均偏差±6%以內，寬度偏差0~﹢2 mm，長度偏差0~﹢2 m；收卷端面整齊度±1mm；產品標準規格寬度100 mm/480 mm/580 mm，長度200/250 m；
我司也可以根據客戶的要求進行特殊規格的定制生產和分切，最大程度的滿足客戶的要求；

·嚴禁雨淋、陽光暴曬；
·不得受油污及化學品污染；
·在運輸、裝卸和搬運時，應小心輕放，不得受到劇烈碰撞和尖銳物的沖擊和劃傷；
·儲存庫房需干燥、陰涼、通風、避免陽光直射，建議溫度不超過30℃、濕度＜70%RH。
